Descrizione
Tomografia sismica a rifrazione
La tomografia usa i dati già inseriti per l’interpretazione: geometria dello stendimento, quote dei geofoni e primi arrivi di tutti i tiri. Non serve inserire niente di nuovo.
- tempi di percorso calcolati con il metodo Fast Marching su una griglia che segue la topografia;
- inversione ai minimi quadrati (Gauss-Newton, LSQR) con vincolo di levigatezza, che si ferma quando gli scarti raggiungono l’errore di picking;
- modello iniziale automatico, a gradiente o dall’interpretazione G.R.M.;

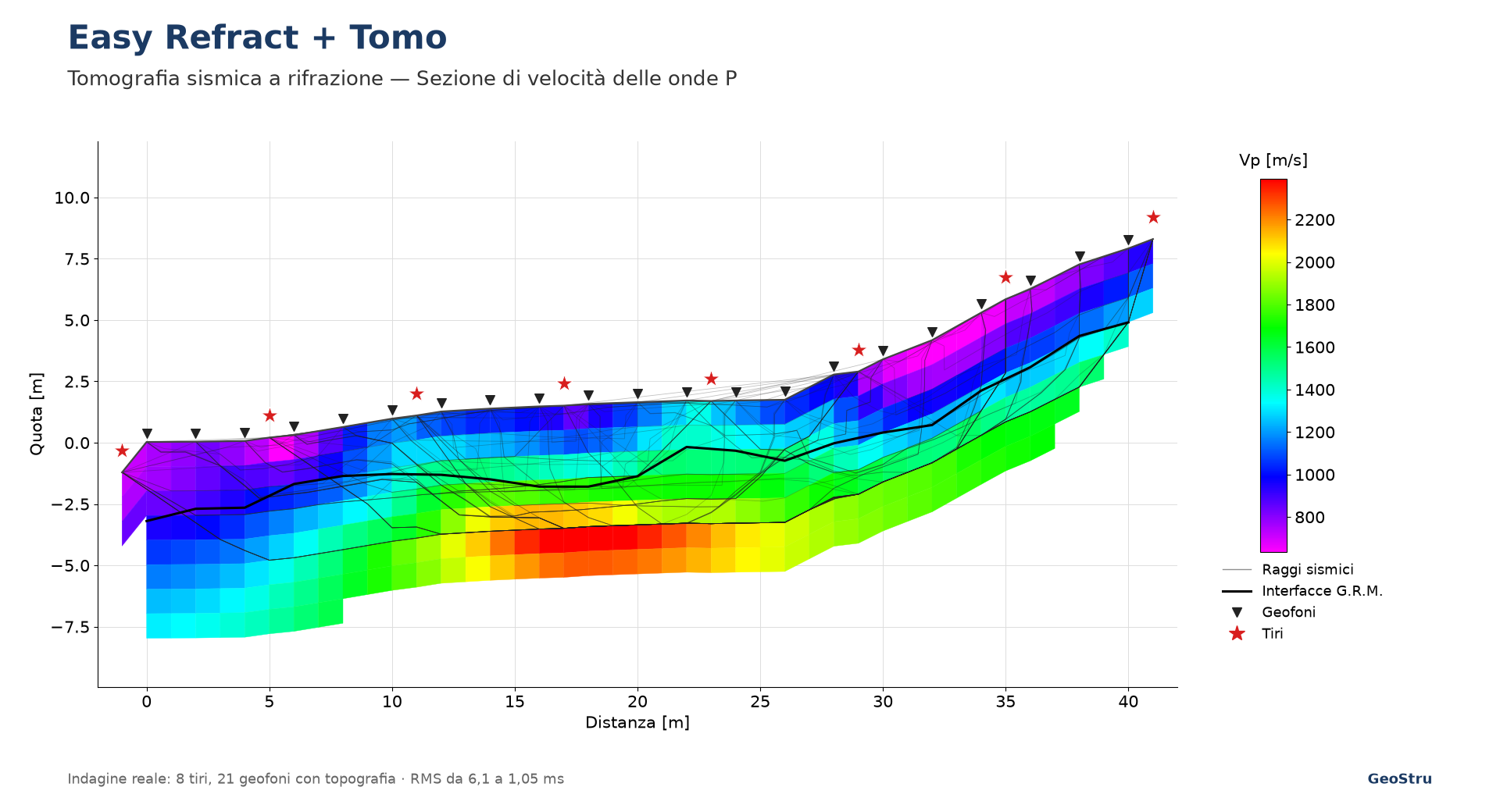

- visualizzazione dei raggi sismici, delle zone non coperte dai dati e delle interfacce G.R.M. sovrapposte;

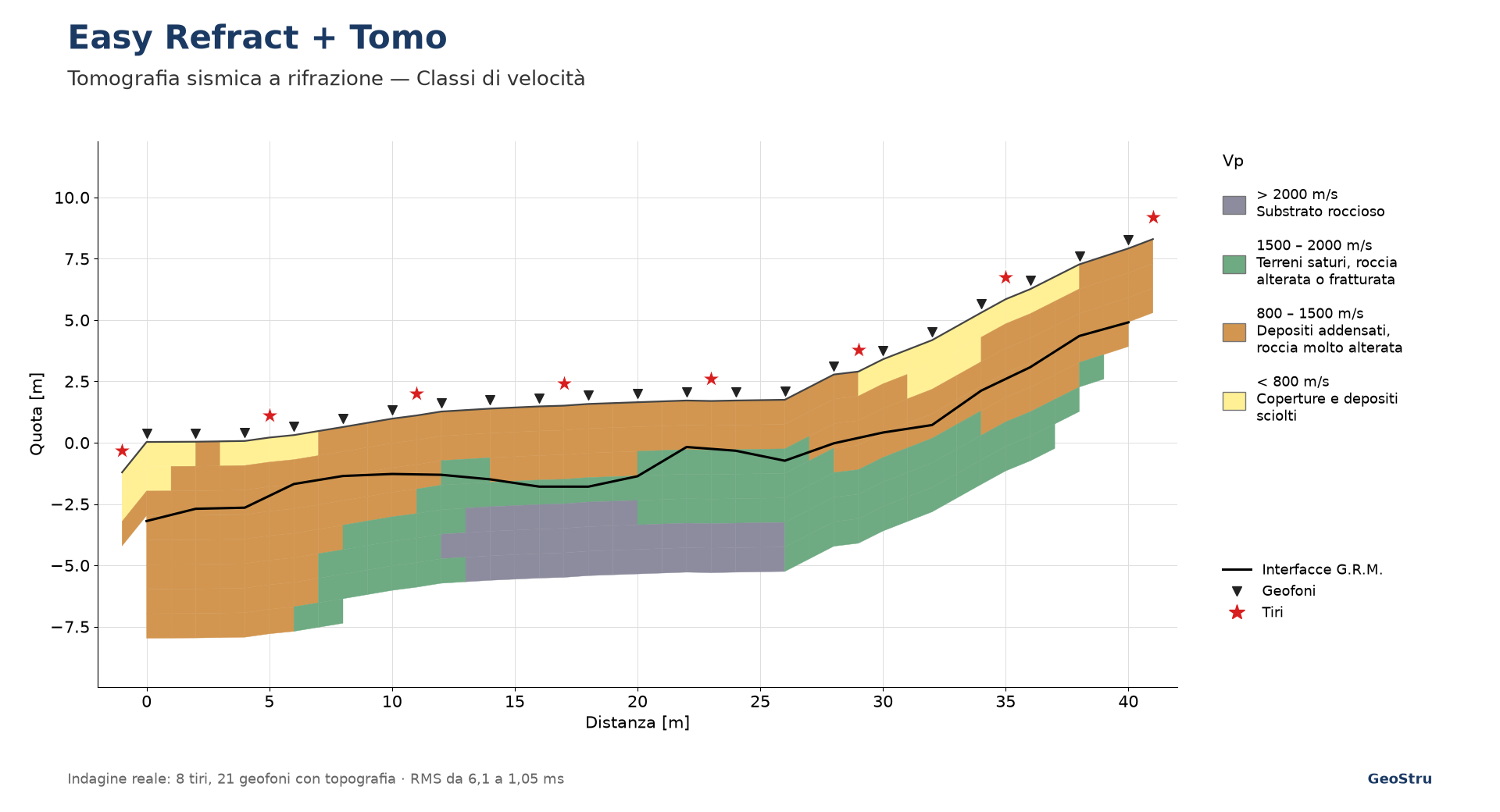

- classi di velocità con descrizione, per leggere la sezione per zone;
- esportazione in immagine, griglia XYZ (Surfer, fogli di calcolo) e DXF, e capitolo dedicato nella relazione di calcolo.
Manuale: Tomografia sismica.
Sismica a rifrazione – EASY REFRACT
I dati di campagna sono estratti direttamente dai file generati dagli acquisitori (file nei formati SEG2, SEGY, SU, etc.) e diagrammati per concedere all’utente l’individuazione dei primi arrivi che, comunque, possono essere inseriti anche manualmente o con operazioni di copia e incolla.
In funzione dell’individuazione dei primi arrivi, quindi, il software è in grado di operare l’analisi di regressione ed individuare le dromocrone, lasciando all’utente ampia possibilità di intervento nella definizione e modifica dei punti di ginocchio. Attraverso questa fase di analisi i tempi di arrivo sono assegnati ai rifrattori corretti.
Dopo aver costruito le dromocrone ed individuato la velocità di propagazione del segnale sismico nei diversi strati di terreno, viene eseguita la fase di interpretazione.
Il software utilizza il metodo delle intercette per elaborazioni con una sola battuta, il metodo del reciproco per indagini con due battute e il metodo reciproco generalizzato (G.R.M.) per l’individuazione di configurazioni morfologiche complesse. Quest’ultimo metodo è basato sulla ricerca, nel diagramma tempi-distanze, di una distanza intergeofonica XY ottimale, tale cioè che i raggi sismici provenienti da opposti punti di energizzazione,
posizionati in modo simmetrico alle estremità dello stendimento, arrivino da uno stesso punto del rifrattore sui geofoni posti in X ed in Y. Oltre ad effettuare una ricerca automatica dell’XY ottimo, EasyRefract fornisce, per i valori di XY ammissibili, il grafico della funzione velocità con lo scarto quadratico medio per ogni regressione associata e il grafico della funzione tempo-profondità con il valore di rugosità.
Il software è stato implementato per garantire gli standard di qualità di GeoStru compresi la semplicità d’uso, il pieno controllo sulle fasi operative, la redazione automatica del report di stampa e la possibilità di esportare tutti i grafici.
Altre caratteristiche funzionali sono:
- Individuazione della zona di intervento tramite mappa satellitare
- Nessun vincolo sul numero di geofoni o di sorgenti
- Importazione dei dati sismici da file SEG2, SEGY, SU, etc.
- Applicazione del filtro alle tracce dati
- Selezione del fattore di amplificazione visuale da applicare alle diverse tracce nei file
- Definizione dei primi arrivi su sismogramma con possibilità di scegliere il livello di zoom o visualizzare su una finestra separata la porzione di segnale utile alla ricerca dei primi arrivi
- Definizione manuale dei primi arrivi tramite inserimento diretto o con l’uso del copia e incolla
- Definizione personalizzata delle dromocrone
- Stima automatica dei punti di ginocchio
- Scelta dell’XY ottimo sul grafico della funzione velocità o sul grafico della funzione tempo-profondità (metodo G.R.M.)
- Personalizzazione della stratigrafia con l’uso di retini ed inserimento di testo
- Esportazione della relazione di calcolo in formato doc, docx, pdf, etc.
- Esportazione di tutti i grafici su file
- Esportazione della stratigrafia in formato dxf
