Capacità portante pali fondazione prove pressiometriche. Méthode fascicule 62. Il carico limite dei pali di fondazione può essere determinato attraverso numerosi metodi:
TEORICI: esprimono analiticamente il comportamento a rottura del terreno
EMPIRICI: il carico limite è ricavato da prove di carico su pali prototipo
PRESSIOMETRO MENARD
Con il metodo sviluppato da Ménard la resistenza unitaria di base si determina dalla seguente relazione:
qb=kp· ple
in cui
kp=coefficiente di portanza funzione della natura del terreno, della sua consistenza o compattezza e del tipo di palo eseguito (Tab.1)
ple=pressione limite equivalente alla base del palo ( pl1· pl2· pl3· pl4· · · · pln)1/n
pli=valore della pressione limite misurata nell’intervallo tra il valore di b sopra la punta del palo e il valore di a sotto la punta del palo
a=B/2 se il diametro del palo è maggiore di 1 metro, a= 1.5 m se il diametro è minore di 1 metro.
b= valore minimo tra a e h
h= lunghezza d’incastro del palo in un terreno più competente
La Fig. 2 mostra i concetti esposti.

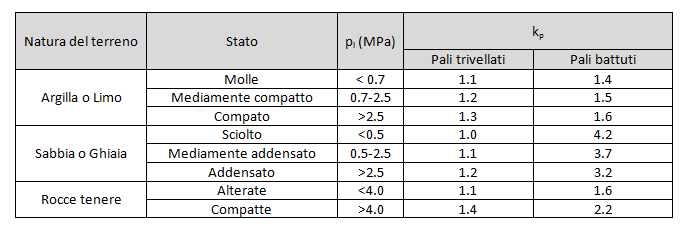

Tab 1. Valori di kp
La resistenza unitaria laterale qs è valutata dai valori della pressione limite facendo ricorso al grafico di Fig.1, determinando preliminarmente la curva appropriata in funzione della natura dei terreni e del tipo di palo, in accordo delle indicazioni riportate nella Tab. 2
Tab 2. Determinazione della curva appropriata
Fig 1. Valori di qs funzione della pressione limite per la curva scelta
Nel seguito si farà riferimento al metodo riportato nel “Règles techniques de conception et de calcul des fondations des ouvrages de génie civil Fascicule n° -Titre V”, il carico limite viene determinato a partire dai risultati di prove pressiometriche (metodo sviluppato da Ménard).
1. Charge limite d’un élément de fondation Qu
Qu = Qpu + Qsu
1.1 Effort mobilisable sous la pointe Qpu
Qpu= A·qu ou Qpu=ρp ·A·qu
– A : section de la pointe
– ρp : coefficient réducteur (cas de pieux ouverts, H, palplanches)
– qu : contrainte de rupture :
qu=kp· Ple*
Fig 2. Schéma de calcul de la pression limite nette équivalente
– Ple* : pression limite nette équivalente
– b = min(a,h)
– a : pris égal à la moitié de la largeur B de l’élément de fondation si celle-ci est supérieure à 1,00 m et à 0,50 m dans le cas contraire.
– h : désigne la hauteur de l’élément de fondation contenue dans la formation porteuse.
– Pl*(z) est obtenue en joignant des segments de droite sur une échelle linéaire les différents pl* mesurées
– kp : facteur de portance donnée en fonction de la catégorie de sol et du type de pieu lorsque la profondeur d’encastrement équivalente
De est supérieure à la profondeur critique Dc (De ≥ Dc , soit De ≥ 5 B)
– De : hauteur d’encastrement équivalente
1.2 Effort limite mobilisable par frottement latéral Qsu
(1) Réalésage et rainurage en fin de forage
(2) Pieux de grande longueur (supérieure à 30 m)
(3) Forage à sec, tube non louvoyé
(4) Dans le cas des craies, le frottement latéral peut être très faible pour certains type de pieux. Il convient d’effectuer une étude spécifique
(5) Sans tubage, ni virole foncés perdues ( paroi rugueuse)
(6) Injection sélective et répétitive à faible débit
(7) Injection sélective et répétitive à faible débit et traitement préalable des massifs fissurés ou fracturés avec obturation des cavités
– P : périmètre de l’élément de fondation
– qs (z) : frottement latéral unitaire limite à la cote z
– ρs : coefficient réducteur (cas de palplanches)
- Courbes Q1 à Q4 (n désignant le numéro de la courbe)
– si (Pl/Pn) ≤1 : qs=qsn·(2-Pl/Pn) si non qs=qsn
avec
-qsn=0.04 ·n (MPA) et Pn=(1+0.5 ·n) (MPA)
Ces courbes étant bornées supérieurement par la courbe Q5.
- Courbes Q5 à Q7
-Q5: qs=min((pl-0.2)/9; (pl+3.3)/32) pour pl≥ 0.2 MPa
-Q6: qs=min((pl+0.2)/10; (pl+4.0)/30) (en général pl≥ 1.0 MPa)
-Q7: qs=(pl+0.4)/10 (en général pl≥ 2.5 MPa)
2.Charge de fluage Qc
Mise en œuvre sans refoulement
Qc= 0,5·Qpu + 0,7·Qsu
Mise en œuvre avec refoulement
Qc= 0,7·Qpu + 0,7·Qsu
3.Etats limites de mobilisation du sol
E.L.U
C. fondamentale: Qu /1.40
C. accidentelles: Qu /1.20
E.L.S
C. rares: Qc /1.10
C. quasi – permanentes: Qc /1.40
Pali e micropali di fondazione – MP
Pali e micropali di fondazione MP è un software per il calcolo della capacità portante del terreno di fondazione per un palo o un micropalo caricato da una qualsiasi distribuzione di carichi (momento, sforzo normale e taglio); esegue inoltre il calcolo strutturale dimensionandone l’armatura longitudinale e la staffatura. Calcolo portanza con formule statiche e dinamiche anche per pali ad elica. Cedimenti con Fleming 1992, Poulos e Davis 1968. Carico critico ad instabilità. Portanza pali di gruppo. Computo materiali.
Reference
Règles techniques de conception et de calcul des fondations des ouvrages de génie civil. Fascicule n° -Titre V
