Modelado geológico 3D – GM3D

590.00 exc. IVA

Modelado geológico 3D – GM3D software para el modelado BIM geológico y geotécnico 2D-3D. En estos videos 1 & 2 se presentan algunas de las funciones del software.

GM3D permite la importación de datos desde: ags, ifc, dxf, obj, fbx, 3ds, c4d, dwg, csv, sondeos, pruebas de penetración estática y dinámica, pruebas geofísicas y la creación de secciones, 2D y 3D.
Help

Descripción

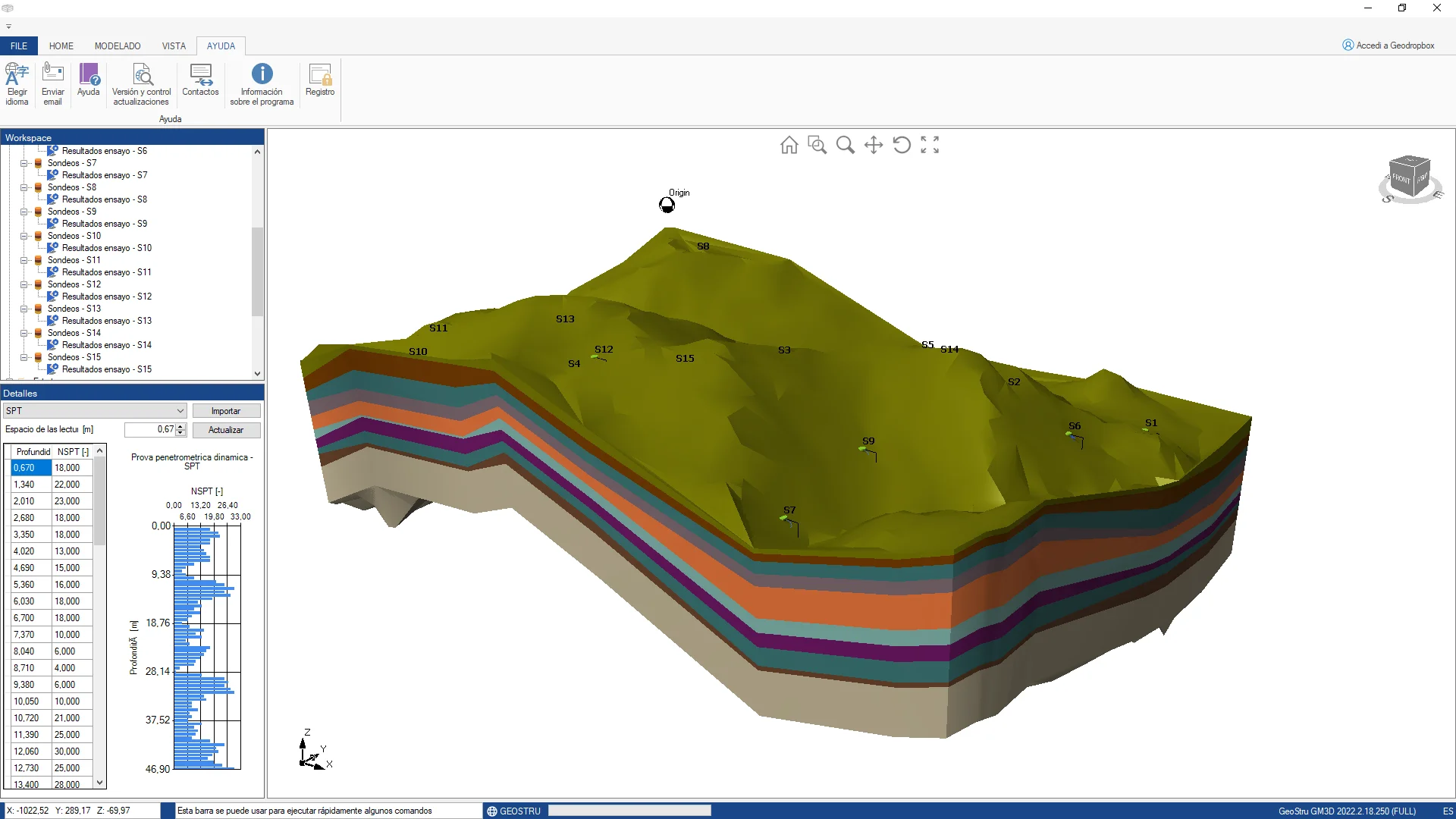

Con la definición de los sondeos, los cuales se pueden importar (o editar) y colocar en la planimetría, es posible llevar a cabo la reconstrucción tridimensional geológico-técnica del subsuelo.

El algoritmo para generar la estratigrafía 3D se sintetiza en los siguientes pasos:

1. Se efectúa una triangulación del conjunto de los puntos constituidos por la unión de los puntos de la superficie topográfica y de las colocaciones de los sondeos definidos;
2. Se selecciona el sondeo Master;
3. Se fija el sondeo Master como estrato activo para el primer estrato;
4. Se conectan, en la métrica de unión definida por la triangulación de los puntos, todos los sondeos para los cuales el primer estrato sin procesar tiene terreno igual al del estrato activo
master;
5. Una vez conectados todos los perfiles estratigráficos, se pasa al estrato sucesivo del sondeo master y se repite la operación del punto 4.

Los sondeos se pueden importar desde: archivos de texto TXT, AGS4 (Standard BIM), EDP conocido formato de intercambio datos GEOSTRU
Después de la elaboración del modelo 3D, se pueden crear secciones bidimensionales y las mismas se pueden exportar para elaboraciones sucesivas en diferentes casos, tales como: análisis de estabilidad, mecánica de rocas, etc.
