Pereti de sustinere Conform NP 124:2010

Pereti de sustinere Conform NP 124:2010

Peretii de sustinere a excavatiilor pot fi realizati in functie de importanta lucrarii si de durata acesteia in una dintre urmatoarele variante: sprijiniri simple sau mixte, sprijiniri cu palplanse, pereti ingropati, pereti executati prin jet-grounting.

O excavatie presupune intotdeauna deplasari ale terenului. Alegerea tipului de perete de sustinere si a metodei de construire trebuie sa asigure ca deplasarile si efectele acestora raman in limite stabilite.

Conform NP 124:2010 exista urmatoarele tipuri de cedari:

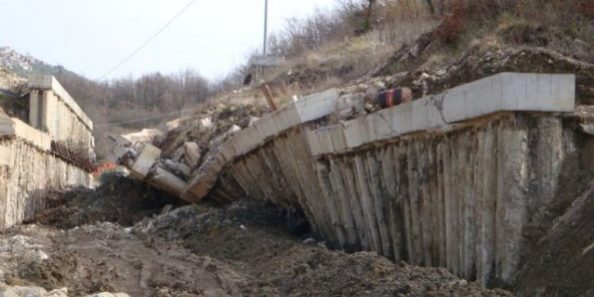

1. Cedare in teren a peretului de sustinere

Tipuri de cedari la SLU:

1. Pierderea stabilitatii generale
2. Cedare rotationala
3. Cedare verticala

a. Pierderea stabilitatii generale

b. Cedare rotationala

c.  Cedare verticala

2. Cedare structurala a peretilor de sustinere

Tipuri de cedari structurale ale peretilor de sustinere:

a. Cedarea propriu-zisa a peretelui

b.  Cedarea spraiturilor sau a ancorajelor

      3. Ruperea hidraulica a terenului

ACTIUNI SEISMICE

In cazul solicitarilor seismice, NP 124 (Anexa A) precizeaza adaugarea presiunii P_s (presiune seismica) la presiunea masivului de pamant in conditii statice.

Elementul de sustinere este supus unei forte de inertie in directie orizontala:

F_i = k_hG

G – greutatea structurii de sprijin

k_h – coeficient seismic in directie orizontala

k_h = 0.5γ₁(a_g/g)

a_g – acceleratia terenului pentru proiectare

g – acceleratia terenului

γ₁ – clasa de importanta

Conform SR EN 1997-1:2006 abordarile de calcul pentru lucrari de sustinere sunt:

ABORDAREA 1

– Combinatia 1: (A1+M1+R1)

– Combinatia 2: (A2+M2+R1)

ABORDAREA 2

– Combinatia 1: (A1+M1+R2)

ABORDAREA 3

– Combinatia 1: (A1/A2*+M2+R3)

* coeficientii A1 pentru actiunile de tip structural, A2 pentru cele de tip geotehnic

SR EN 1997-1-NB-2008 recomanda Abordarea 1 si Abordarea 3

Verificarea rezistentei la cedare hidraulica a terenului

u_dst;d ≤ σ_stb;d

S_dst;d ≤ G`_stb;d

u_dst;d –  valoarea de calcul a presiunii totale destabilizatoare a apei din pori la baza coloanei de pamant

σ_stb;d  –  tensiunea totala verticala stabilizatoare la baza coloanei de pamant

S_dst;d  –  valorea de calcul a fortei curentului in coloana de pamant

G`_stb;d  – valoarea de calcul a actiunilor verticale permanente stabilizatoare (greutatea in stare submersata a coloanei de pamant)

Verificarile la starile limita de exploatare:

E_d ≤ C_d

Unde:

E_d – valoarea de proiectare a efectelor tuturor actiunilor

C_d – valoarea limita de proiectare a efectului unei actiuni

Coeficienti partiali pentru verificarea starilor limita pentru structuri (STR) si geotehnice (GEO) conform ANEXEI A a SR EN 1997-1 sunt:

1. Coeficienti partiali pentru actiuni (γ_F) sau efecte ale actiunilor (γ_E)

Tabelul 1: Coeficienti partiali pentru actiuni (γ_F) sau efecte ale actiunilor (γ_E)

γ_G – pentru actiunile permanente defavorabile sau favorabile

γ_Q – pentru actiunile variabile defavorabile sau favorabile

2. Coeficienti partiali pentru parametrii pamantului (γ_M)

Tabelul 2: Coeficienti partiali pentru parametrii pamantului (γ_M)

γ_φ` – pentru tangenta unghiului de frecare interna

γ_c` – pentru coeziunea efectiva (drenata)

γ_cu – pentru coeziunea nedrenata

γ_qu – pentru rezistenta la compresiune cu deformare laterala libera

γ_γ – pentru greutatea volumica

      3. Coeficienti partiali de rezistenta (γ_R)

Tabelul 3: Coeficienti partiali de rezistenta (γ_R) pentru lucrari de sustinere

γ_R;v – pentru rezistenta la capacitate portanta

γ_R;h – pentru rezistenta la alunecare

γ_R;e – pentru rezistenta pamantului

Coeficienti partiali pentru verificarea la starea limita de rupere hidraulica locala sau eroziune (HYD)

Tabelul 4: Coeficienti partiali pentru actiuni (γ_F)

γ_G;dst – pentru actiunile permanente defavorabile destabilizatoare

γ_G;stb – pentru actiunile permanente favorabile stabilizatoare

γ_Q;stb – pentru actiunile temporare defavorabile destabilizatoare

Conform SR EN 1997-1/NB-2007  coeficientii partiali pentru stari limita de exploatare normala se adopta cu valoarea 1,00.

SPW – Software pentru proiectarea si calculul lucrarilor de sustinere de tip pereti mulati, palplanse (metalice, din lemn sau din ciment armat), pereti din piloti sau micropiloti forati. Metodele de calcul utilizate sunt: Echilibrul limita, Elemente finite.
Metodele amintite au o complexitate crescuta atat din punct de vedere numeric, cat si din punct de vedere al calitatii parametrilor geotehnici necesari calculului.
