Slope · novità 2026
Scenari di calcolo, filtrazione
e svaso rapido in Slope
|

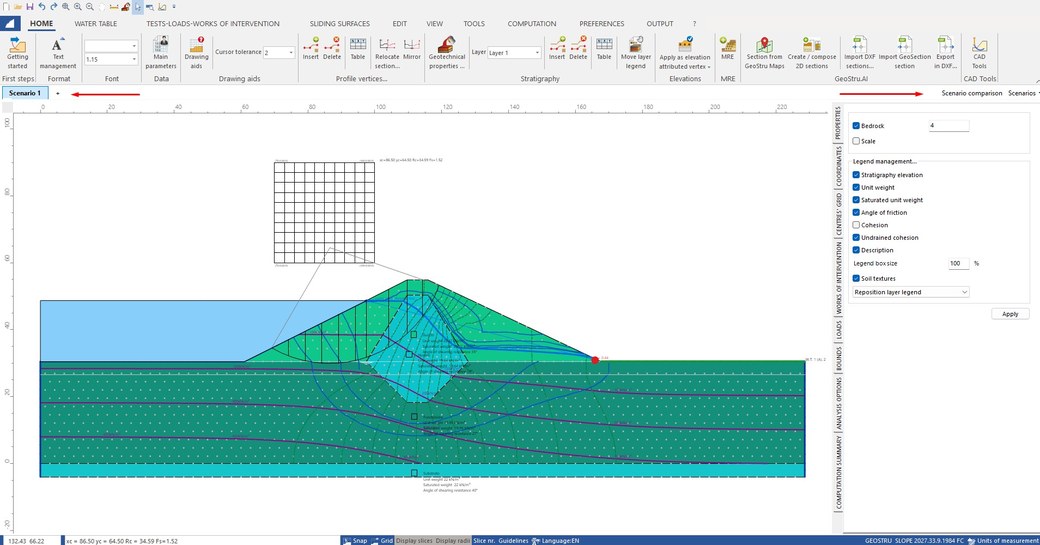

Slope sulla diga zonata Johnson Reservoir: rete di filtrazione e superficie critica. Le frecce indicano la barra degli scenari e il confronto scenari (interfaccia in inglese). Clicca per aprire il manuale.
|
|
Gentile ,
nella verifica di stabilità le pressioni neutre pesano spesso più di ogni altro dato, e una falda idrostatica disegnata a mano non basta per dighe in terra, argini e rilevati con nucleo. La nuova versione di Slope calcola da sé la rete di filtrazione nella sezione e la usa direttamente nel calcolo, e aggiunge la verifica allo svaso rapido con il metodo a tre stadi. E con gli scenari di calcolo tutte le verifiche di un pendio stanno in un solo progetto.
|
|
Scenari di calcolo: tutte le verifiche in un solo progetto
Statica, sismica, ante e post operam, con e senza opere: ogni verifica diventa una scheda dello stesso progetto, con i suoi dati, il suo Annulla e i suoi risultati. Uno scenario nuovo nasce in un clic come copia, oppure già impostato come statico, sismico o ante operam.
La tabella di confronto mette fianco a fianco metodo, sisma, falda, opere, Fs minimo e Fs richiesto, con l’esito e lo scenario più gravoso evidenziati; “Ricalcola tutti” aggiorna ogni scheda in una volta. La relazione esce unica, con la sintesi e un capitolo per scenario, e il DXF si esporta per scenario o in un solo file. Tutto si salva in un unico progetto (.stapx).
Leggi come funzionano gli scenari →
|
|
|
La filtrazione dentro la verifica di stabilità
Assegni la permeabilità agli strati e Slope risolve la filtrazione stazionaria agli elementi finiti: freatica, linee di flusso, equipotenziali, portata e gradiente di uscita con il fattore di sicurezza al sifonamento. Con un clic il risultato diventa la griglia di pressioni neutre del calcolo di stabilità.
Le condizioni al contorno arrivano dalla falda, ma ogni tratto del contorno si può cambiare cliccandolo nel disegno: carico imposto, flusso nullo, faccia di uscita, drenaggio, infiltrazione. I risultati sono confrontati con soluzioni esatte e casi di letteratura (Charny, Slide2, XSLOPE), e i confronti sono pubblicati nel manuale.
|
|
|
Cosa trovi nella nuova versione
|
|
Filtrazione stazionaria agli elementi finiti — permeabilità anisotrope per strato, portata, gradiente di uscita e verifica al sifonamento, reticolo di filtrazione disegnato nella sezione. |
|
Svaso rapido a tre stadi — il metodo di Duncan, Wright e Wong (1990), lo stesso di USACE EM 1110-2-1902: resistenza non drenata nei materiali a drenaggio impedito dai parametri delle prove CU. |
|
Griglia di pressioni neutre u(x,y) — da piezometri o da reti di filtrazione, importabile da file di testo, con interpolazione automatica alla base dei conci. |
|
Coefficiente ru e correzione cos²θ — le sovrappressioni dei rilevati per materiale e la pressione corretta sotto una falda inclinata. |
|
Modello “Diga in terra” — dalla schermata iniziale: sezione, falda, filtrazione e pressioni neutre pronte in un passo, poi F5 per la stabilità. |
|
Calcolo più robusto — i metodi di Spencer e Morgenstern e Price scartano le soluzioni senza significato fisico, l’importazione DXF segnala i layer mancanti. |
|
| La tua licenza è attiva: la nuova versione è inclusa nella tua manutenzione, senza costi aggiuntivi. Il servizio si rinnova dalla tua area utente al 10% del prezzo del programma all’anno (aggiornamenti e supporto tecnico). |
|
|
Scarica la nuova versione
|
Come si aggiorna
Se usi già la versione con Smart Update, ti basta cliccare sulla barra di notifica in basso: l’aggiornamento si scarica e si installa da solo, licenza compresa. Altrimenti scarica Slope dalla tua area riservata, disinstalla la versione precedente e installa il nuovo setup: da lì in poi gli aggiornamenti arrivano da soli. I tuoi progetti si aprono senza conversioni. |
|
|
Slope anche su GeoStru AI
Oltre alla versione desktop, Slope è disponibile anche su GeoStru AI, utilizzabile a consumo direttamente dal browser, senza installare nulla. Sono due versioni distinte e le portiamo avanti entrambe.
Scopri GeoStru AI →
|
|
|
Nel manuale online
| • |
Scenari di calcolo
schede, confronto, relazione e DXF degli scenari
|
| • |
Filtrazione stazionaria
la finestra passo per passo: permeabilità, tratti del contorno, portata, gradiente di uscita
|
| • |
Modello Diga in terra
prova subito filtrazione e svaso rapido: il modello pronto spiegato passo per passo
|
| • |
Svaso rapido a tre stadi
i tre stadi, i dati da inserire, come leggere F1, F2 e Fs
|
| • |
Pressioni neutre
griglia u(x,y), ru e correzione cos²θ
|
| • |
Scheda prodotto
dettagli ed edizioni sul negozio
|
|
