MURI IN GABBIONI ANALISI SFORZI DEFORMAZIONI

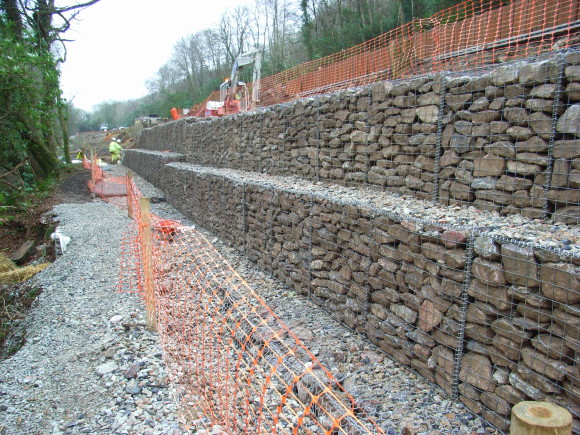

I muri in gabbioni sono un particolare tipo di opere di sostegno a gravità a struttura modulare, realizzati mediante l’assemblaggio di elementi parallelepipedi in rete metallica (gabbioni) riempiti con pietrame direttamente in cantiere. Generalmente, i gabbioni sono formati da rete d’acciaio a maglia esagonale a doppia torsione e hanno una larghezza di 1 m....(Contenuto completo articolo)

ANALISI DELLE DEFORMAZIONI
Per l’analisi delle deformazioni di muri in gabbioni sono richieste sofisticate analisi di tipo sforzo-deformazione condotte attraverso il metodo ad elementi finiti (FEM), che si configura in una tecnica numerica per fornire una soluzione approssimata di un problema descritto da equazioni alle derivate parziali. La simulazione numerica puo' essere sintetizzata nelle seguenti fasi:

1. Modellazione geometrica dei gabbioni e del terreno;
2. Scelta del modello costitutivo con le relative proprietà dei materiali di riempimento e dei gabbioni (Modulo elastico, Poisson, Angolo di resistenza a taglio, Dilatanza, Criterio di rottura). Simulazione della presenza della rete metallica attraverso elementi lineari di tipo trave di minima rigidezza flessionale;
3. Scelta delle condizioni al contorno iniziali e di carico;
4. Settaggio della Mesh di calcolo con elementi triangolari a 6 nodi, infittimento nei punti critici di deformazione;
5. Analisi numerica non lineare su stato finale dell'opera, analisi per "fase di costruzione", criterio di distribuzione delle tensioni di Newton Raphson e di carico a spinta laterale;
6. Interpretazione dei risultati: fattori di carico-spostamenti, tensioni (SigmaX, SigmaY, Sigma1, Sigma2, Von Mises), deformazioni e spostamenti;
7. Analisi sismica statica e dinamica su spettri di risposta.

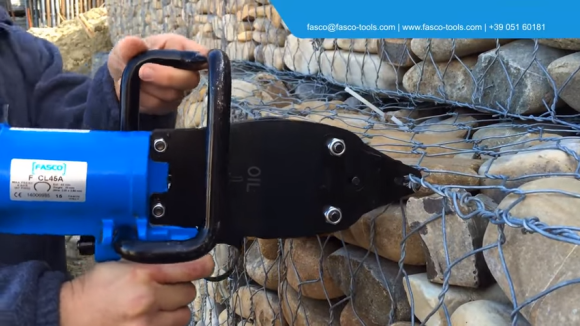

Macchina pneumatica o manuale per la chiusura dei gabbioni

FASCO produce a Bologna fissatrici pneumatiche. Nell'amplia gamma di prodotti dispone anche di una macchina pneumatica  ed una manuale per chiudere i gabbioni. FASCO appartiene al gruppo Austriaco BECK, uno dei maggiori produttori di fissaggi in Europa, che produce anche i fissaggi utilizzati per la chiusura dei gabbioni. VIDEO MACCHINA PNEUMATICA.

Per ulteriori informazioni, contattare ufficio commerciale di FASCO Srl, tel. +39-051-60181, Email: cristina.beccari@fasco-tools.com

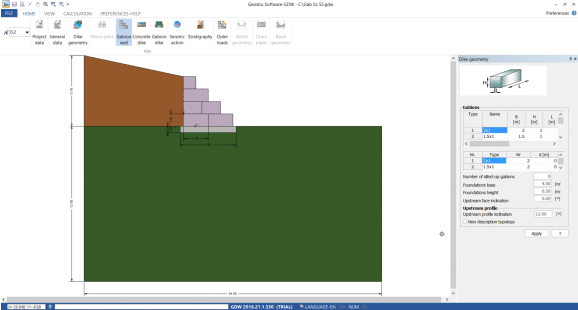

GDW: Analisi e Calcolo di Muri in Gabbioni

GDW: Progettazione e calcolo di muri in gabbioni. Verifiche (GEO) geotecniche globali: Scorrimento,  Ribaltamento, Carico limite, Verifiche interne a scorrimento tra i gabbioni e strutturali (STR) verifica a rottura della rete anche a doppia torsione. In verifica di stabilità globale sono effettuate verifiche di scorrimento globale tieback e compound.

INPUT GRAFICO INTERATTIVO
GDW dispone di un input che consente di assegnare con facilità tutte le caratteristiche geometriche, meccaniche e fisiche della rete metallica determinando, in maniera automatica, il peso specifico del gabbione.

ANALISI SECONDO LE ATTUALI NORMATIVE
Il calcolo e la verifica dei muri a gabbioni vengono effettuati secondo gli approcci progettuali agli Stati Limite previsti dalle attuali Norme Tecniche per le Costruzioni. La relazione tecnica viene redatta in modo specifico per questa tipologia di muri.

Il programma risulta essere l’unico attualmente in commercio totalmente conforme alle direttive imposte dalle vigenti normative sia in Italia che in Europa.

RELAZIONE DI CALCOLO
Stampa completa degli elaborati in modo conforme al Cap. 10 delle Norme Tecniche delle Costruzioni (D.M.14/01/2008 e C.M.02/02/2009):

Relazione Generale
Relazione Esecutiva
Relazione di Calcolo
Dati di input
Verifiche Stati Limite Ultimi
Verifiche Stati Limite Esercizio

All'inizio di ogni capitolo vengono riportati commenti ed ulteriori integrazioni riferiti ai singoli argomenti trattati
