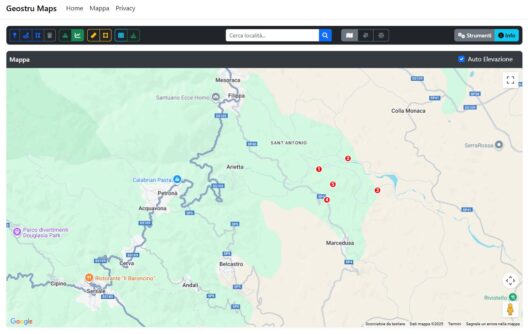

GeoStru Maps

‌

La aplicación para la gestión avanzada de datos geoespaciales y la creación de mapas para aplicaciones de ingeniería se renueva. GeoStru Maps ofrece herramientas para la visualización, el análisis y la exportación de datos cartográficos, con soporte para coordenadas UTM y perfiles de elevación.

Nueva interfaz gráfica con una visualización más intuitiva de la información estratégica, integración con mapas de Google y herramientas avanzadas como la generación de una malla de puntos y la exportación en múltiples formatos de coordenadas tridimensionales.

Liquefacción

‌

Esta aplicación permite realizar la verificación de la licuefacción utilizando los métodos de Tokimatsu y Yoshimi Seed e Idriss, Boulanger & Idriss 2014.

Reescrita en un nuevo lenguaje de programación, más rápida, con nueva funcionalidad de localización del sitio de cálculo en mapas de Google, apertura y guardado de archivos, y generación de informes que incluyen referencias teóricas.

Caracterización de macizos rocosos

‌

En el ámbito del diseño de infraestructuras de ingeniería civil, ya sea relacionadas con la estabilidad de una ladera o con la estabilidad de una obra subterránea, rara vez se dispone de información detallada sobre las características de resistencia y deformabilidad del macizo rocoso involucrado en el proyecto. Por ello, se vuelve importante poder utilizar un esquema que satisfaga las necesidades, un método empírico que permita resolver los problemas derivados del escaso conocimiento o experiencia en un área determinada.

Las clasificaciones de Bieniawski y Romana (la segunda derivada de la primera, que resultaba demasiado “conservadora”) permiten responder a las preguntas planteadas y a los problemas que puedan surgir.

Caracterización de macizos rocosos ha sido reescrita y permite calcular: Rock Quality Designation (RQD), Coeficientes A2, A3, A4, A5, A6, A7, F1, F2, F3, F4, RMR BASE, RMR CORREGIDO, Cohesión, Ángulo de fricción, Módulo de deformación, Clase, SMR (Slope, Mass, Rating).

Cálculo de límites y asentamientos

‌

Aplicación para el cálculo de la carga límite y los asentamientos de cimentaciones superficiales. Los métodos implementados para el cálculo de la carga límite son los de HANSEN, MEYERHOF y TERZAGHI, mientras que para el cálculo de los asentamientos se utiliza la teoría de la elasticidad (Timoshenko y Goodier, 1951).

Reescrita en un nuevo lenguaje de programación, con nueva interfaz gráfica y funciones de apertura, guardado de archivos e impresión de informes que incluyen referencias teóricas.

Debris Flow

‌

Aplicación para el cálculo de: carga hidráulica que se genera con el evento meteorológico, espesor de la capa susceptible de erosión e intensidad de lluvia necesaria para el desarrollo del debris flow.

Reescrita en un nuevo lenguaje de programación, con interfaz gráfica mejorada y nueva función de localización.

Transporte sólido fluvial

‌

Transporte sólido fluvial determina el caudal sólido por arrastre de fondo en un cauce a cielo abierto. El enfoque utilizado es determinista, basado en relaciones entre variables dependientes e independientes y en la evaluación de las condiciones de inicio del movimiento, expresadas como el exceso de un parámetro sobre su su valor crítico.

Tirantes

‌

La aplicación permite calcular la resistencia al arrancamiento utilizando los métodos de Schneebeli y Bustamante-Doix para anclajes temporales y permanentes. A través de las verificaciones de adherencia (acero-mortero de inyección, mortero-funda corrugada, del mortero al taladro) se dimensiona el bulbo de anclaje. Además, es posible realizar un pre-dimensionamiento aproximado de la placa de anclaje de los tirantes.

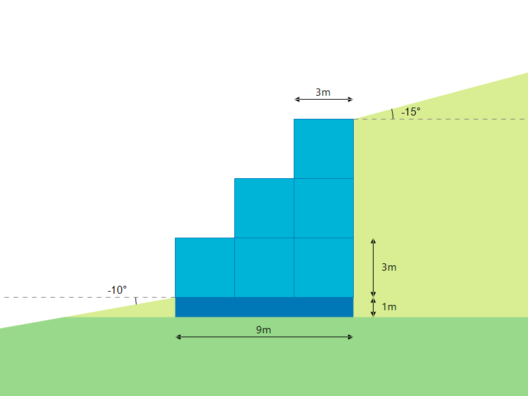

Gaviones

‌

Cálculo de muros de gaviones en condiciones estáticas, sísmicas y con presencia de nivel freático, según NTC 2018 & Circ. 2019 y Eurocódigos 7/8.

La aplicación online Gaviones permite realizar las verificaciones de SLU de tipo geotécnico (deslizamiento, vuelco y carga límite), tanto en condiciones estáticas como sísmicas. Es posible disponer los bloques hasta un máximo de cinco filas.

Además de las verificaciones mencionadas, la aplicación permite realizar la verificación de punzonamiento de la malla metálica y considerar el incremento de empuje debido a la sobrecarga sobre el terraplén.

También es posible gestionar los factores de combinación de acciones y parámetros geotécnicos, tal como lo establece la normativa nacional e internacional.

Nuevos datos de entrada, localización de la obra en mapa de Google y nueva interfaz gráfica.
