Hola , en nuestro trabajo de asistencia es frecuente encontrarnos con clientes que presentan situaciones especificas que pueden requerir algunos pasos adicionales para ser procesadas en nuestros software.
No se trata de nada complejo, pero aprovechamos la ocasión para mostrarte un caso planteado recientemente por una de nuestras clientas: el nivel lenticular en una sección geotécnica que debe analizarse con el software de Estabilidad de Taludes – Slope
|
|
|
|
| |

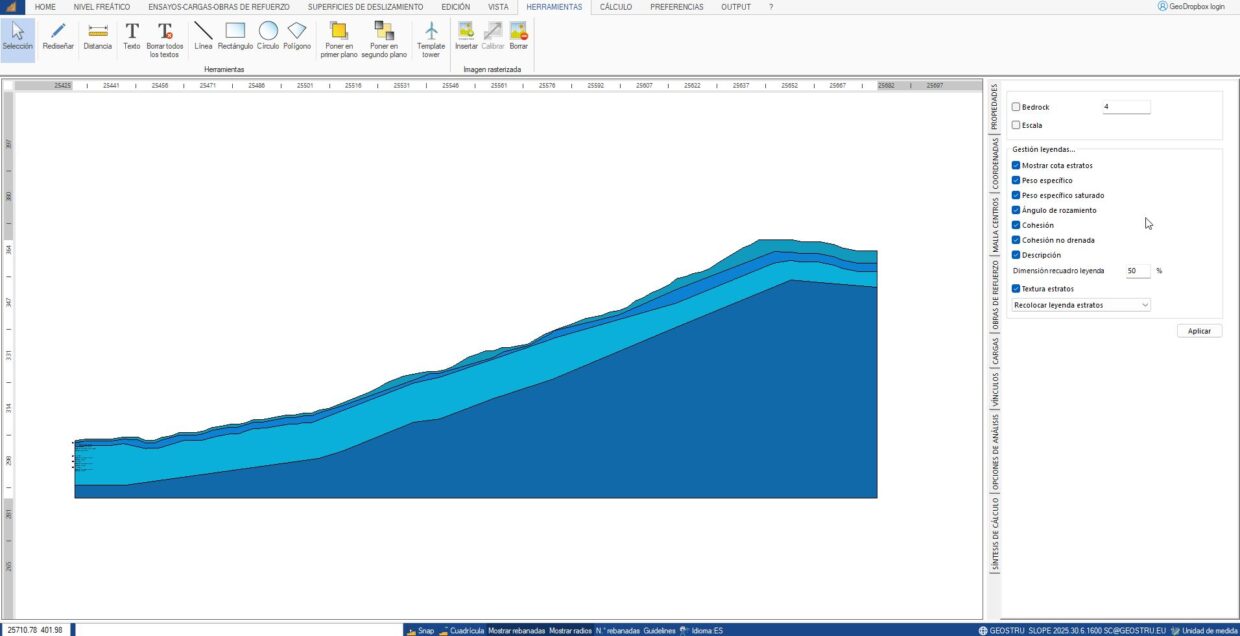

Primero, importa la sección sin el nivel lenticular.
|
|
Sabes muy bien que la sección, además de construirla manualmente, puedes importarla de varias maneras: en formato DXF, desde un modelo 3D, desde otros programas de GeoStru, a partir de penetrómetros y, en la versión actualizada, también mediante inteligencia artificial. Por lo tanto, el primer paso es importar la sección utilizando uno de los diversos métodos, pero sin incluir el nivel lenticular.
|
|
|
|
|
| |

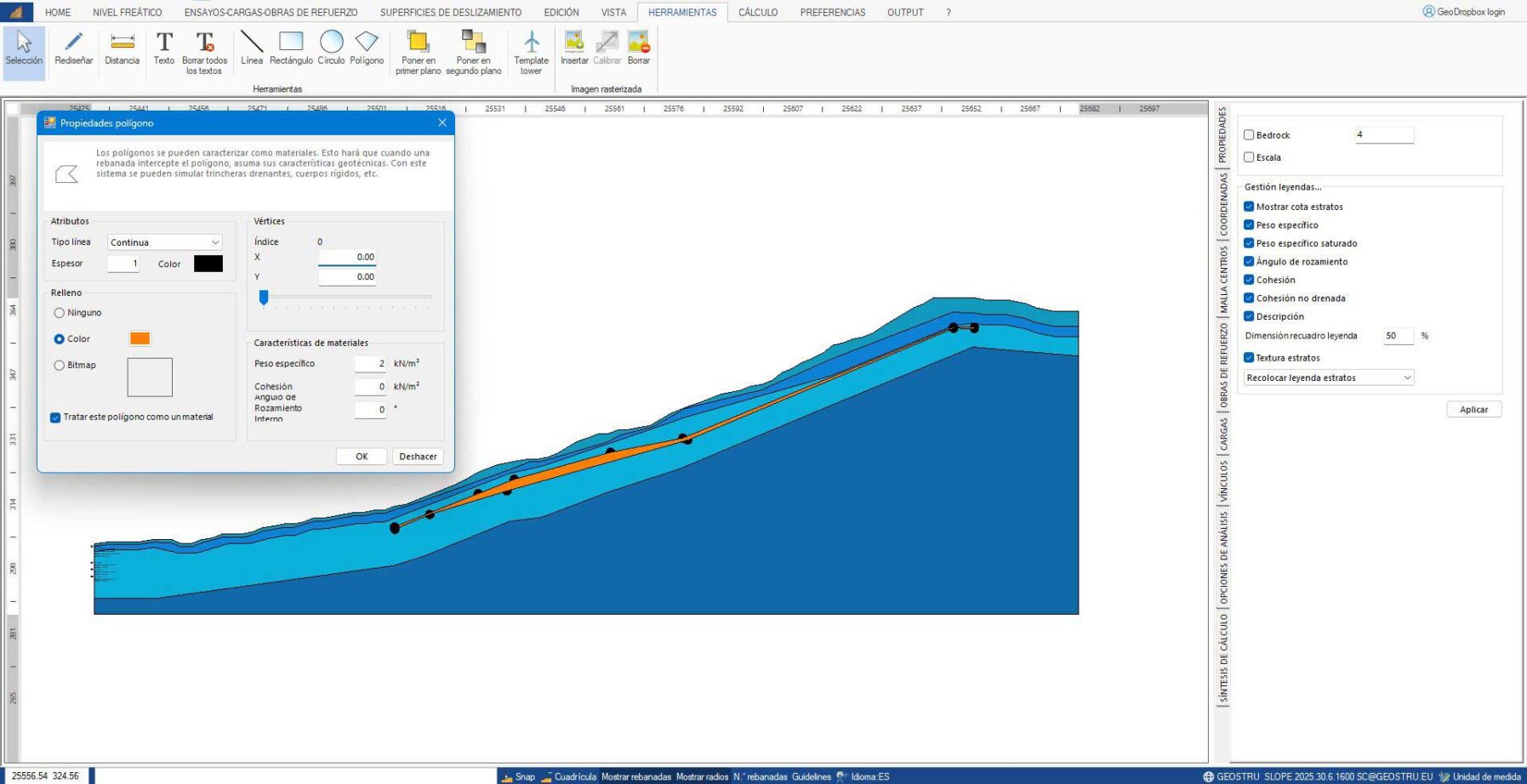

Dibuja un polígono y trátalo como material.
| |
|
Dentro de Slope, puedes utilizar la herramienta Polígono para trazar manualmente el nivel lenticular.
Una vez finalizado, se abrirá la ventana de propiedades del polígono, donde debes marcar la opción "Tratar este polígono como un material" e introducir las características del material".
|
|
|
|
|
| |

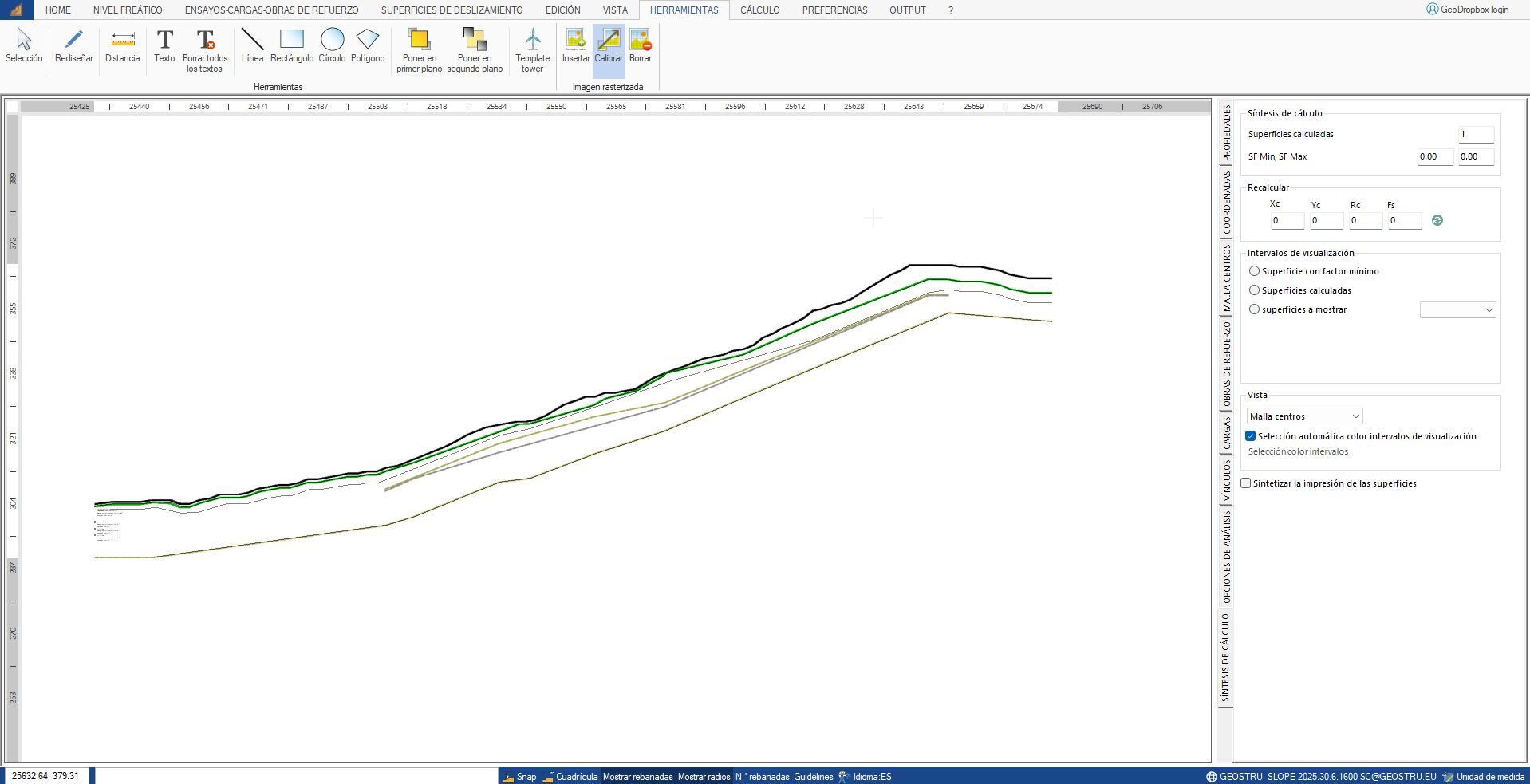

Usa una imagen como guía.
|
|
Si no conoces las coordenadas de cada vértice del nivel lenticular, puedes importar una imagen raster de la sección y ajustarla directamente en el software, siguiendo los estratos previamente importados o creados. De esta forma, tendrás la guía perfecta para trazar la capa lenticular
|
|
|
|
|
