Salut !,
În munca noastră de asistență, întâlnim adesea clienți cu situații particulare care necesită, poate, câțiva pași suplimentari pentru a fi gestionate în software-ul nostru. Nimic complicat, dar profităm de ocazie pentru a-ți prezenta un caz care ne-a fost semnalat acum câteva zile de o clientă: stratull lenticular într-o secțiune geotehnică ce trebuie analizată cu Stabilitatea taluzurilor – Slope
|
|
|
|
| |

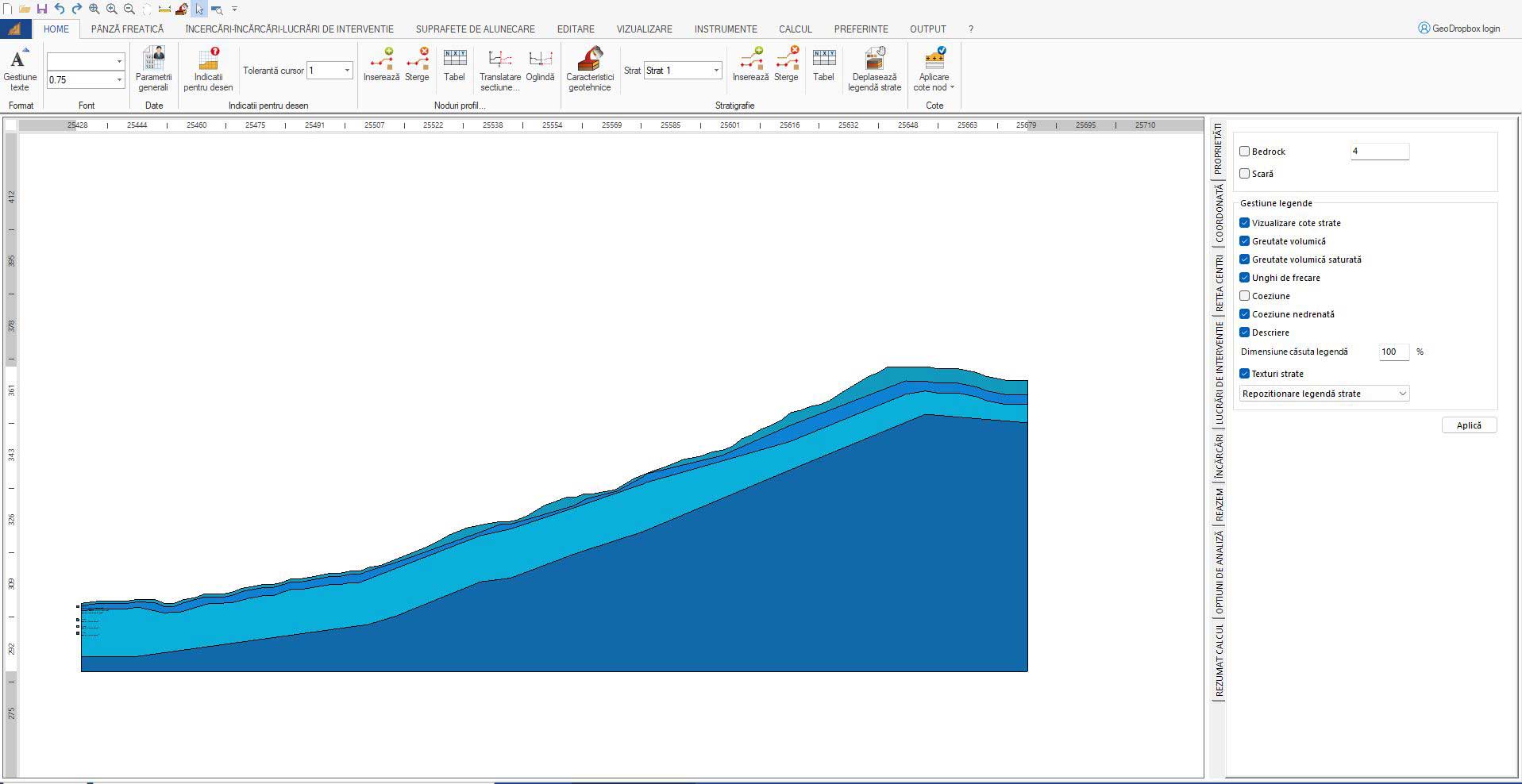

Mai întâi de toate, importați secțiunea fără nivel lenticular
|
|
Știi foarte bine că secțiunea, pe lângă faptul că poate fi construită manual, poate fi importată în diverse moduri: DXF, dintr-un model 3D, din alte software-uri GeoStru, din penetrometrii și, odată cu ultima actualizare, chiar și prin intermediul inteligenței artificiale. Așadar, primul pas este importul secțiunii prin una dintre metodele disponibile, fără stratul lenticular.
|
|
|
|
|
| |

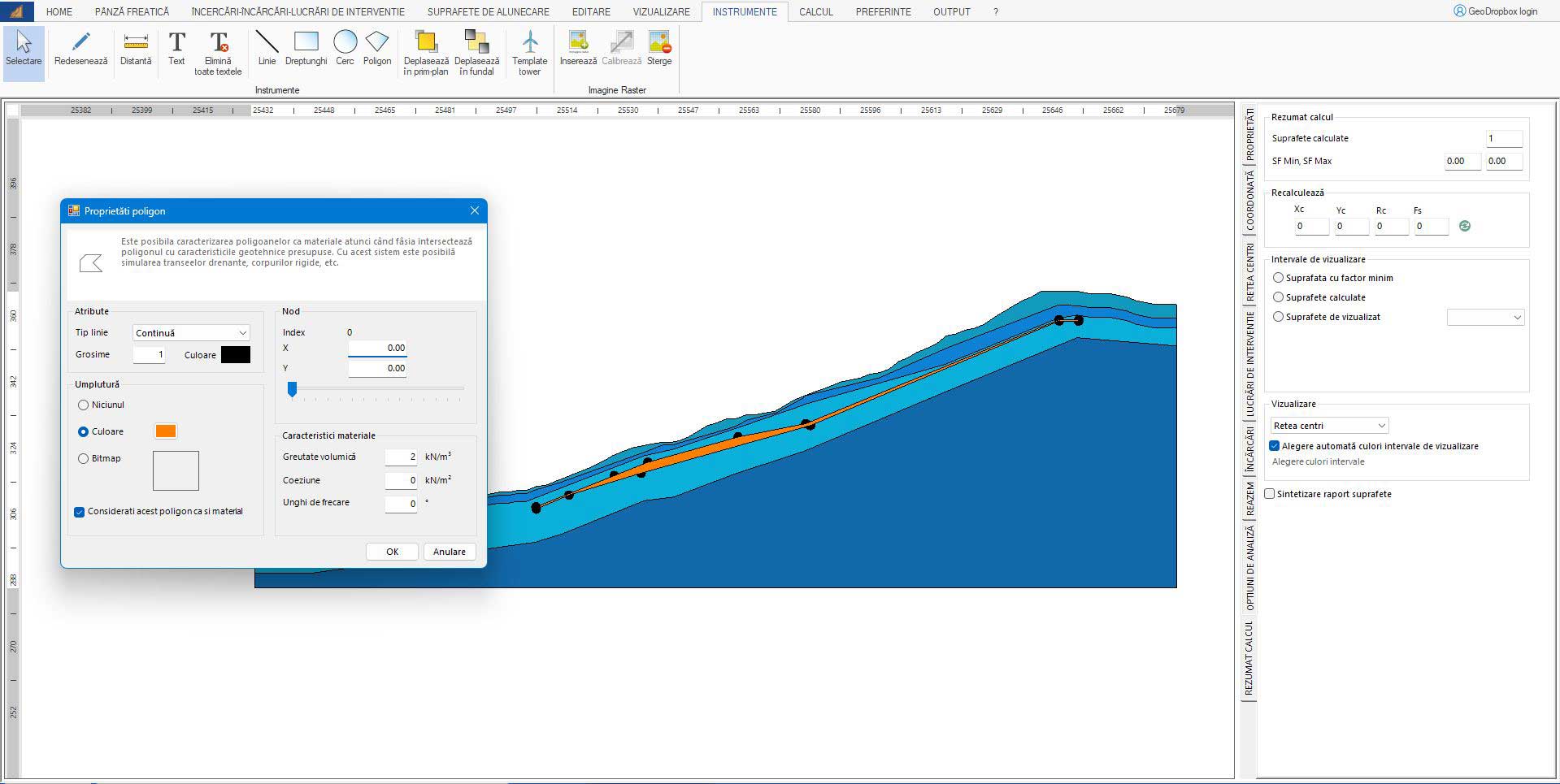

Desenează un poligon și tratează-l ca material.
| |
|
În aplicația Slope, poți utiliza instrumentul Poligon pentru a trasa "manual" stratul lenticular. După finalizare, se va deschide fereastra de proprietăți a poligonului, unde trebuie să bifezi opțiunea „Tratează acest poligon ca un material” și să introduci caracteristicile materialului.
|
|
|
|
|
| |

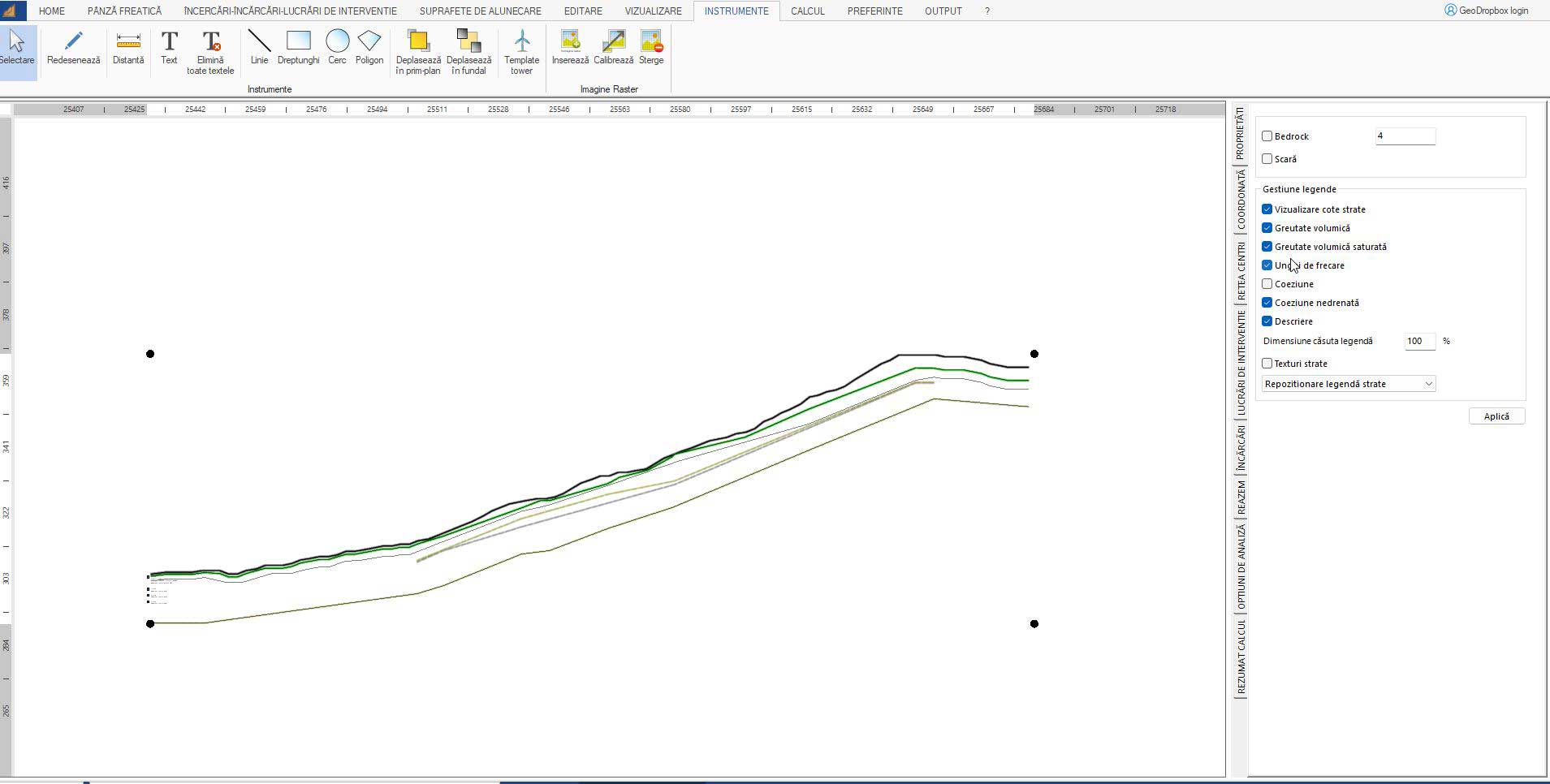

Folosește o imagine ca referință
|
|
Dacă nu cunoști coordonatele fiecărui vârf al stratului lenticular, poți importa o imagine raster a secțiunii și o poți scala direct în software, urmând straturile deja importate sau create. Astfel, vei avea ghidul perfect pentru a trasa stratul lenticular.
|
|
|
|
|
