Progettazione per azioni sismiche per opere e sistemi geotecnici NTC 2017-part 2

Nel paragrafo 7.11.6.2.1 delle NTC 2017 viene descritta la procedura di analisi della sicurezza dei muri di sostegno in condizioni sismiche. Nell’analisi pseudo-statica, l’azione sismica è rappresentata da una forza statica equivalente pari al prodotto delle forze di gravità per un opportuno coefficiente sismico.
Nelle verifiche i coefficienti sismici orizzontali k_h e verticali k_v possono essere valutati attraverso le seguenti espressioni:

k_h = b_m·(a_max/g)

k_v = ±0,5· k_h

Con b_m coefficiente di riduzione dell’accelerazione massima attesa al sito e a_max accelerazione orizzontale massima attesa al sito.
g = accelerazione di gravità.
a_max = S_S · S_T · a_g
a_g = acc. orizzontale max su sito di riferimento rigido

S_S rappresenta il coefficiente di amplificazione stratigrafica ed S_T coefficiente di amplificazione topografica, per la loro quantificazione si rimanda al paragrafo 3.2.3.2

?_m = 0,38 nelle verifiche allo stato limite (SLV)
?_m = 0,47 nelle verifiche allo stato limite (SLD)

Lo stato limite di ribaltamento deve essere trattato impiegando i coefficienti parziali unitari sulle azioni e sui parametri geotecnici e utilizzando valori di b_m  incrementati del 50% rispetto a quelli innanzi indicati e comunque non superiori all’iunità.

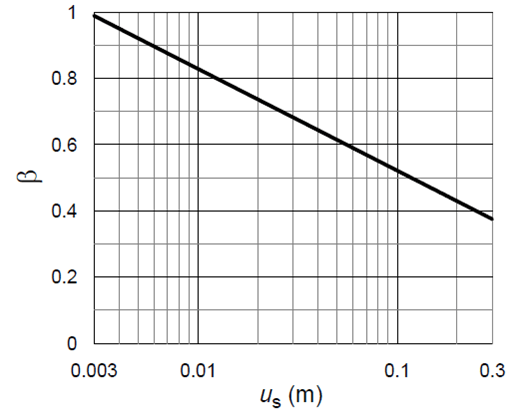

In tutti gli altri casi ?m può essere ricavato dal grafico di Fig. 7.11.3 in funzione del massimo spostamento permanente us che l’opera può tollerare….

Per u_s = 0 ?_m =1, deve comunque risultare:

u_s ≤ 0,005·H

dove con H si indica l’altezza totale dell’opera.

COMBINAZIONE SISMICA – 7.11.1 NTC 2017
….
Le verifiche agli stati limite ultimi di opere e sistemi geotecnici si riferiscono al solo stato limite di salvaguardia della vita (SLV) di cui al § 3.2.1; quelle agli stati limite di esercizio si riferiscono al solo stato limite di danno (SLD) di cui allo stesso § 3.2.1.
Le verifiche degli stati limite ultimi in presenza di azioni sismiche devono essere eseguite ponendo pari a 1 i coefficienti parziali sulle azioni e sui parametri geotecnici e impiegando le resistenze di progetto, con i coefficienti parziali ?_R indicati nel presente Capitolo 7, oppure con i ?_R indicati nel Capitolo 6 laddove non espressamente specificato.

Combinazione sismica (SLV) : ( Ai =1, Mi = 1, ?_R)

Tab 7.11.III-Coeff parziali ?_R per le verifiche degli SLV  dei muri di sostegno

Verifica	Coefficiente parziale  ?R
Carico limite	1.2
Scorrimento	1.0
Ribaltamento	1.0
Resistenza del terrerno a valle	1.2
